IM系列全自動制冰機使用說明書

IM系列全自動制冰機使用說明書
執行標準號:Q/320581FV D001-2007
常熟市雪科電器有限公司

一、功能特點
    本公司生產的IM系列全自動制冰機為長方體外形，不銹鋼外殼，外觀美觀大方，具有制冰速度快、制冰量大、冰柱透明均勻、脫冰速度快等特點。從進水一注水一制冰一泄水脫冰一貯冰一系列過程實現全自動電腦控制連續制冰，若遇到缺水或儲冰箱內冰滿，制冰碎冰機操作面板上相應指示燈會閃亮，制冰機自動停機，有很好的保護功能。由于儲冰箱采用硬質發泡結構，保溫性能好，使得所制冰塊不易融化。另外，制冰機每制完一次冰后的余水被回用，這樣既節約了水資源，同時又提高了制冰效率，減小了能源消耗，較大程度的降低了用戶的制冰費用，因此具有綠色環保的功效。根據制冰用水方式的不同可分別采用純水制冰和自來水制冰兩種形式。

二、使用前須知
    1.搬運時箱體傾斜角度不得大于45度，禁止倒置，以免造成壓縮機或制冷系統的故障。

    4.制冰機就位后，首次使用應停放12小時后再開機。
    5.不要在制冰機上放置物品或盛水容器。
    6.不要用濕手觸摸電源插頭等帶電部分。
    7.除了專業修理人員之外，其他人絕對不要擅自打開制冰機進行修理。
    8.絕對禁止擅自對機器進行改造。
    9.電源范圍為:
      187V一242V/50Hz
    10.導線額定容量應>=6A，導線截面積為0.75mm2，對IM-80而言，導線額定容量應>=10A，導線截面積為1.Omm2，導線可以是單股，也可以是多股。需設定額定電流為5A的保險絲(對IM-80而言為10A保險絲)。
    11.不要損傷電源線，如果加工、牽拉、捆綁電源線，或者在電源線上安放重物的話，一旦外包皮線被損壞，電源線就有可能會破損，從而導致觸電或火災。
    12使用溫度范圍:環境:10℃一35℃，水溫:10℃一30℃。
    13.必須使用獨立的三孔插座，并有良好的接地線。

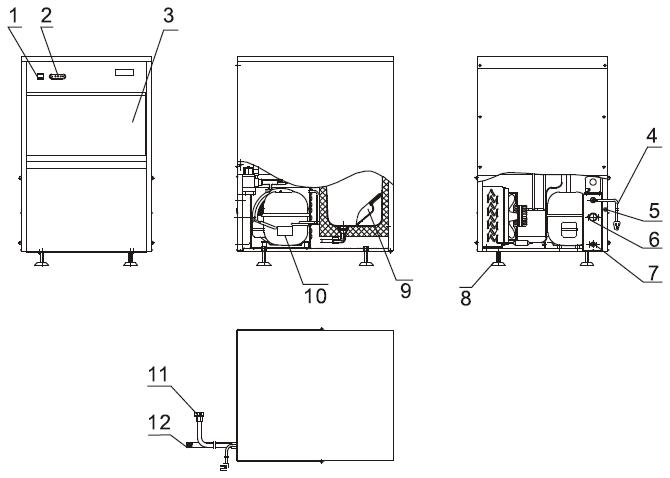

三、結構示意圖

1.翹板開關
2.操作面板
3.翻門
4.電源線
5.排水螺母
6.水閥
7.出水管
8.調節螺母
9.冰勺
10.壓縮機
11.進水管
12.排水管

四、使用方法
    1.取下外包裝，并從儲冰盒中取出隨機所附文件袋及進水管、排水管、冰勺、密封墊等附件.
    2.將制冰機放置通風處，與墻保持不少于150mm的空間，遠離熱源，確保機器平穩放置。
    3.將隨機所附的一根12的軟塑波紋排水管與機器背部的出水管7相接，另一端口置于積水盒(自配)或下水道口內。
    4.將隨機所附的進水管一端連接到可飲用自來水供水管的帶3/4"螺紋接頭的水龍頭上，供水管的水壓1.5一3kg/cm2，另一端與制冰機背部的水閥螺紋接頭6相連，注意在連接時，進水管兩端均需放置密封墊(隨機配)。
    5.擰開自來水龍頭，保證進水管水流暢通。
    6.插上電源插頭，按下操作面板上的翹板開關，這時制冰機開始工作，制冰機從進水一制冰、脫冰、儲冰實行全自動連續制冰，如果儲冰箱內的冰量達到一定程度，操作面板2上的冰滿燈會亮，制冰機自動停機;當外部供水管(或純水給水系統)出現斷水或供水故障時，制冰機操作面板上缺水燈會亮，制冰機自動停機。

五、日常保養
    1.不論壓縮機出于何種原因(缺水、冰量過多、斷電等)而停機時，不得連續啟動，要每隔5min再次啟動，以免損壞壓縮機。
    2.定時檢查進、出水管接頭，以便處理可能泄漏的少量余水。
    3.制冰機不用時，請擰開后背上的塑料排水接頭螺母5，以排掉內膽水槽內的余水，再擰上用干凈的布擦干儲冰箱內膽。
    4.當周?chē)鷾囟冉档?℃以下時，有結冰的可能，必須進行排水作業，將水放掉，否則有可能造成進水管的破裂。
    5.在對制冰機進行清潔、檢查及一周以上不用時，請拔下電源插頭。插拔電源插頭時，應用手持插頭，不得拉扯電源線。
    6.排水管應每年檢查1一2次，以防堵塞。

    六、技術參數(在環溫15℃，水溫10℃工況下測定)

（以上參數可能會有變化，恕不另行通知，以銘牌上參數為準）

    七、一般故障及排除方法:(供用戶和維修人員參考)
