MicroFab Inkjet噴墨打印在助力柔性電致變色器件制備中的應(yīng)用

瀏覽次數(shù)：31　發(fā)布日期：2025-8-8　來(lái)源：本站　僅供參考，謝絕轉(zhuǎn)載，否則責(zé)任自負(fù)

東華大學(xué)先進(jìn)纖維材料全國(guó)重點(diǎn)實(shí)驗(yàn)室張耀鵬教授團(tuán)隊(duì)通過(guò)使用MicroFab Jetlab 4高精度噴墨打印系統(tǒng)將具有良好分散性的聚苯胺（PANI）納米片沉積在織物上，構(gòu)筑了一種具有優(yōu)異的電導(dǎo)性和柔韌性的“side-by-side”結(jié)構(gòu)織物型柔性電致變色器件（FECD），在550 nm處的反射率達(dá)到22.9%，并在彎曲1000次后無(wú)明顯的電致變色性能下降，在可穿戴智能服裝和柔性紡織品顯示器領(lǐng)域具有一定的應(yīng)用潛力。

關(guān)鍵詞：噴墨打印、柔性電致變色器件（FECD）、聚苯胺（PANI）納米片、可穿戴智能服裝、柔性顯示

▶技術(shù)優(yōu)勢(shì)：研究MicroFab Jetlab 4高精度噴墨打印系統(tǒng)，通過(guò)精確控制墨滴工藝參數(shù)（峰值電壓范圍為35至45 V，時(shí)間為40至50μs）在預(yù)定位置將PANI油墨印刷在工作電極上，制備織物型FECD
▶結(jié)構(gòu)創(chuàng)新：設(shè)計(jì)和構(gòu)建一種基于織物的“并排”結(jié)構(gòu)的FECD，其中工作電極和對(duì)電極在同一側(cè)，是FECD的理想選擇之一，自主研發(fā)的PVA基半固態(tài)電解質(zhì)有效解決電解液的泄露問(wèn)題，織物電極具有優(yōu)異的電導(dǎo)性和柔韌性。
▶性能優(yōu)異：所制備的FECD在550 nm處的反射率達(dá)到22.9%，高于大多數(shù)報(bào)道的反射性電致變色器件，且該器件具有優(yōu)異的可調(diào)顯色能力，并在彎曲1000次后無(wú)明顯的電致變色性能下降，證明了該織物基FECD具有優(yōu)異的力學(xué)柔性和電致變色穩(wěn)定性。

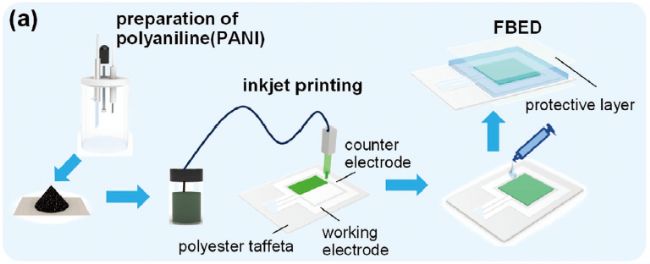

▲圖1：織物基柔性電致變色器件的制備示意圖

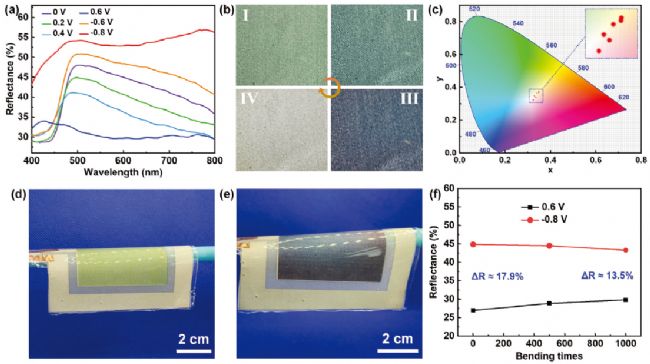

▲圖2：織物基柔性電致變色器件的光學(xué)特性（a-b）不同電壓下器件的反射率（a）和相應(yīng)的光學(xué)照片（b）；（c）CIE色度圖；（d-e）彎曲狀態(tài)下器件的未著色（d）和著色（e）狀態(tài)；（f）彎曲180°后器件的反射率

電致變色材料的光學(xué)屬性（透光率、反射率和吸光度）可在電壓作用下發(fā)生可逆變化，外觀上呈現(xiàn)出不同顏色，被廣泛應(yīng)用于智能顯示、可穿戴設(shè)備等領(lǐng)域。因此，構(gòu)筑兼具良好電致變色性能和力學(xué)柔韌性的柔性電致變色器件（FECD）引發(fā)了研究者的關(guān)注。這就要求電極、電致變色材料、電解質(zhì)等各組分均具有良好的柔韌性和界面結(jié)合力。本研究通過(guò)使用MicroFab Jetlab 4高精度噴墨打印系統(tǒng)將具有良好分散性的聚苯胺（PANI）納米片沉積在織物上，構(gòu)筑了一種具有優(yōu)異的電導(dǎo)性和柔韌性的“side-by-side”結(jié)構(gòu)織物型FECD，具有優(yōu)異的力學(xué)柔性和電致變色穩(wěn)定性，在可穿戴智能服裝和柔性紡織品顯示器領(lǐng)域具有一定的應(yīng)用潛力。

點(diǎn)擊小程序獲取完整資料
參考文獻(xiàn)：
[1] Hongjie Xie, Shuanghong Peng, Xiangyu Huang,etc.Electrochromic Fabric Device Based on Lamellar Polyaniline through Inkjet Printing[J].Macromolecular Rapid Communications,2025,46(2400945).

索取資料

發(fā)布者：上海睿度光電科技有限公司
聯(lián)系電話：021-51816409
E-mail：service@rd-mv.com

【點(diǎn)擊可查看上海睿度光電科技有限公司相關(guān)產(chǎn)品】

分享到：QQ空間新浪微博騰訊微博微信

【所有文章】【本類新聞】【相關(guān)產(chǎn)品】【關(guān)閉窗口】

本類文章

本類新聞

感谢您访问我们的网站，您可能还对以下资源感兴趣：

亚洲成av人片在现

99这里只精品热在线获取成a人v欧美综合天堂久久久久久久久久久久久久高潮无码无码精品一区二区福利视频
