凍干邊緣效應解析：MicroFD裝置實現小批量與大規模凍干精準匹配

瀏覽次數：32　發布日期：2025-8-12　來源：本站　僅供參考，謝絕轉載，否則責任自負

研究背景

研究問題：凍干過程中，小批量樣品（如19支瓶）相較于大批量樣品（如滿盤）通常表現出更短的凍干時間。這一現象可能與“邊緣效應”相關，即靠近凍干機壁的樣品因輻射能量影響而加速干燥。然而，目前尚不清楚輻射能量是不是導致邊緣效應的主要原因，以及如何通過控制輻射能量來模擬大批量?jī)龈蓷l件的小批量實驗。明確這些問題有助于優化凍干工藝開發，尤其是在小批量實驗中實現與大批量生產一致的結果，從而提高研發效率并降低資源消耗。

研究難點：

首先，如何準確測量和控制凍干機內的輻射能量是一個關鍵難點，因?yàn)檩椛淠芰康姆植际芏喾N因素影響，包括凍干機壁溫、樣品排列方式等。

其次，驗證輻射能量與邊緣效應之間的因果關系需要設計精細的實驗，例如通過改變凍干機壁溫或添加隔熱材料來消除輻射能量的影響，同時確保其他變量保持一致。

此外，小批量樣品的凍干時間差異可能不僅由邊緣效應引起，還可能涉及其他傳熱和傳質機制，因此需要引入額外的方法（如重量法）來進一步分析不同位置樣品的干燥速率。

現有研究表明，凍干過程中樣品的排列方式和環境條件會顯著影響干燥效率。例如，邊緣樣品因接觸更多的輻射能量通常比中心樣品干燥得更快。

然而，關于輻射能量在小批量?jī)龈芍械木唧w作用機制仍缺乏系統性研究。部分文獻提到通過調整凍干機壁溫或屏蔽輻射能量可以減少邊緣效應，但這些方法的效果尚未得到充分驗證。此外，關于小批量?jī)龈膳c大批量?jī)龈芍g的一致性研究較少，尤其是如何利用小批量實驗快速開發適用于大規模生產的凍干工藝仍是行業亟待解決的問題。

研究方法

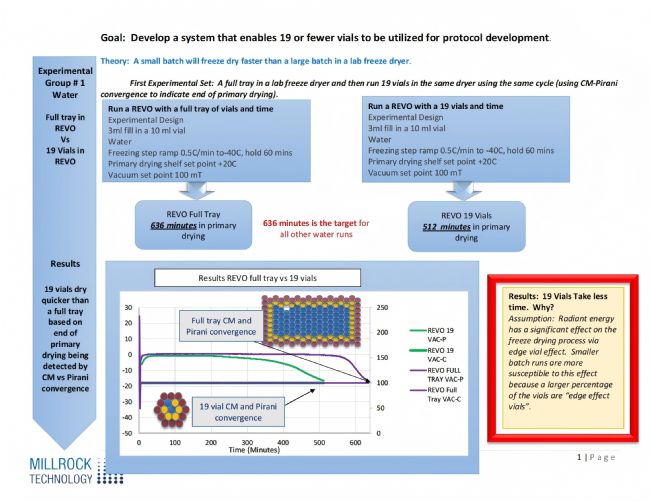

小批量?jī)龈蓪?shí)驗：研究假設小批量?jī)龈蛇^程會比大批量更快，通過在REVO凍干機中進行實驗驗證。第一組實驗使用全托盤和19個小瓶分別進行凍干，水作為樣品，填充量為3ml，凍干條件包括冷凍步驟以每分鐘0.5°C降至-40°C并保持60分鐘，主干燥階段溫度設定為+20°C，真空度為100mT。

結果表明，19個小瓶的主干燥時間為512分鐘，而全托盤需要636分鐘，證明小批量確實更快。

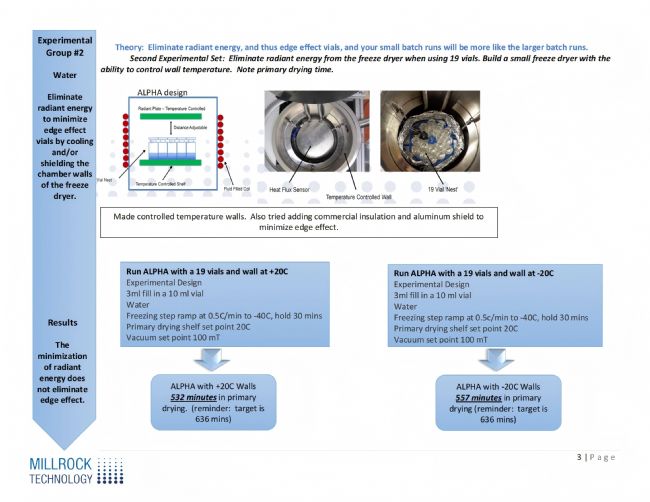

消除輻射能量的影響：第二組實驗旨在通過冷卻或屏蔽凍干機腔壁來減少邊緣效應。設計了ALPHA裝置，將腔壁溫度分別控制在+20°C和-20°C條件下進行實驗。結果顯示，即使在-20°C條件下，主干燥時間仍為557分鐘，未能完全模擬全托盤的表現，表明簡單降低溫度不足以消除邊緣效應。

實驗設計

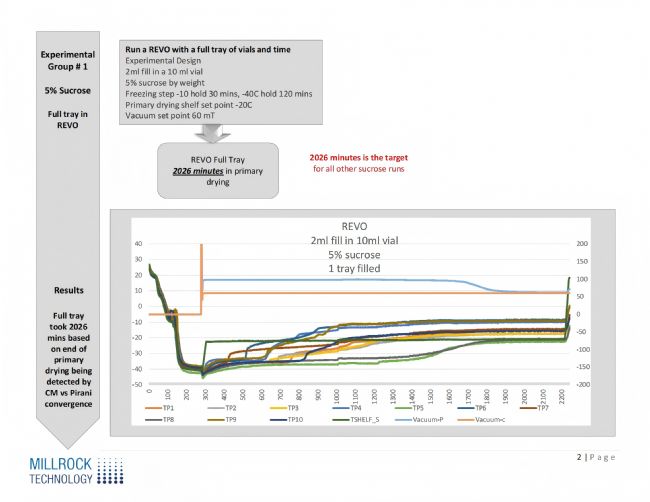

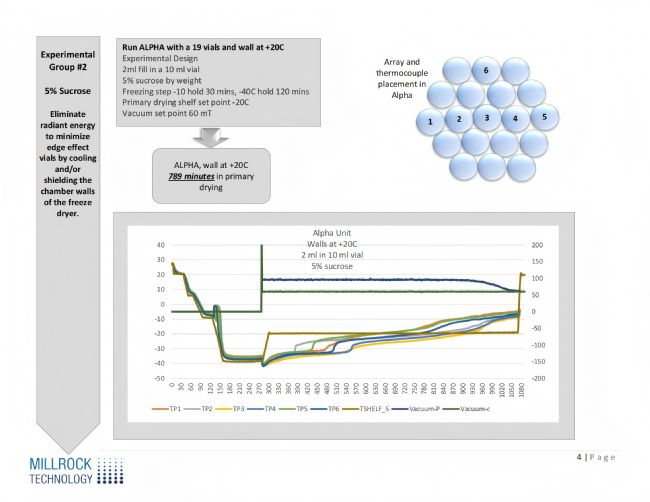

5%蔗糖溶液實驗：為了驗證不同樣品對凍干效果的影響，使用5%蔗糖溶液進行實驗。設計包含全托盤和19個小瓶的實驗配置，填充量為2ml，冷凍步驟為-10°C保持30分鐘再降至-40°C保持120分鐘，主干燥溫度設定為-20°C，真空度為60mT。全托盤實驗顯示主干燥時間為2026分鐘，而19個小瓶在ALPHA裝置中分別用+20°C和-20°C腔壁溫度進行實驗，所需時間分別為789分鐘和1096分鐘，進一步驗證了小批量更快的結論。

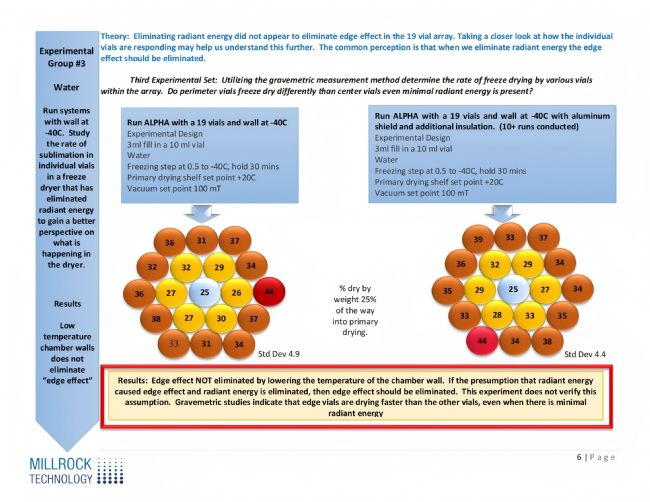

重量分析法測量升華速率：第三組實驗利用重量分析法測量個體小瓶的升華速率，探索不同位置的小瓶表現差異。實驗在ALPHA裝置中進行，腔壁溫度設為-40°C，并添加鋁屏蔽層和額外隔熱材料。研究顯示，邊緣小瓶的干燥速率比中心小瓶快，即使在低輻射條件下，邊緣效應依然存在，標準差為4.9%。

結果與分析

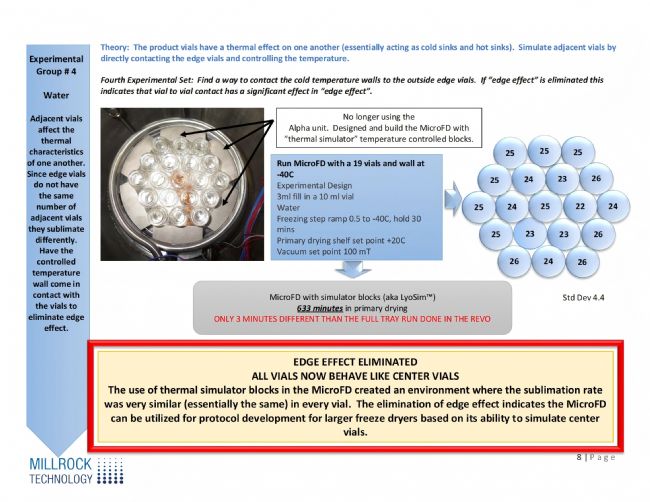

MicroFD實驗消除邊緣效應：第四組實驗設計了MicroFD裝置，通過熱模擬器塊直接接觸邊緣小瓶，模擬相鄰小瓶的熱效應。實驗條件包括3ml水填充量，冷凍步驟為每分鐘0.5°C降至-40°C并保持30分鐘，主干燥溫度設定為+20°C，真空度為100mT。結果顯示，MicroFD實驗的主干燥時間為633分鐘，僅比REVO全托盤實驗多3分鐘，且所有小瓶表現一致，標準差為4.4%，成功消除了邊緣效應，表明該裝置可用于大規模凍干協議開發。

客戶合作研究：與大型制藥公司合作進行盲測，驗證MicroFD裝置的實際應用效果。實驗對象為具臨界溫度-24°C的產品，在三次運行后成功微調MicroFD以模擬SP Scientific LyoStar凍干機的運行，最終客戶購買該設備進行進一步研究，證明了MicroFD技術的實用性和可靠性。

總體結論

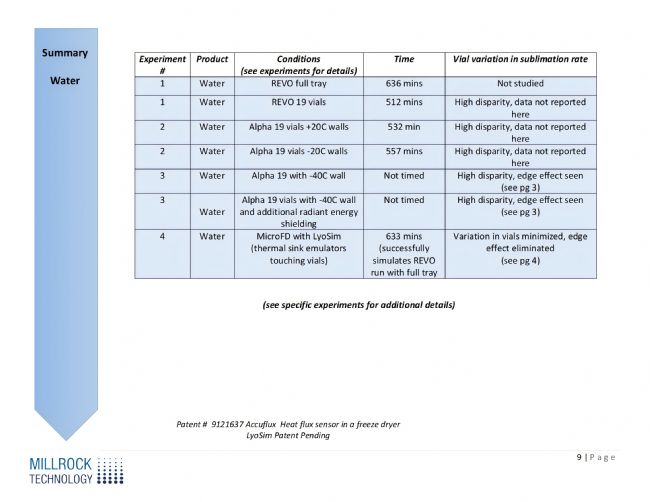

關鍵發現：研究通過系統實驗驗證了小批量?jī)龈蛇^程更快的現象，闡明了邊緣效應對干燥速率的影響，并提出了通過熱模擬器塊消除邊緣效應的有效方法。MicroFD裝置的成功開發為小型凍干實驗提供了可靠工具，可以精確模擬大規模凍干過程。

研究意義：本研究不僅揭示了凍干過程中的關鍵影響因素，還為優化凍干協議提供了科學依據，特別是在藥物研發和生產中具有重要應用價值。通過引入熱模擬技術，顯著提高了凍干實驗的準確性和效率，為行業技術進步做出了貢獻。
