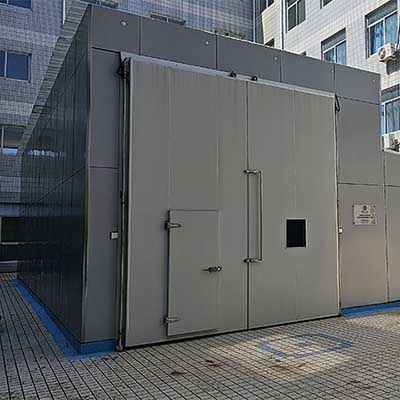

為滿足車輛試驗所提供的環境模擬系統，包含對溫度、濕度、氣壓、空氣質量等的處理，也可進行風、霜、雨、雪、光、霧、砂塵等的模擬。可提供常規試驗艙、海拔試驗艙、風洞試驗室等。
|
|||||||||||||||||
| [發表評論] [本類其他服務] [本類其他服務商] | ||||||||||||||||||
| 服務商： 湖北云沛科技有限公司 | 查看該公司所有服務 >> |
為滿足車輛試驗所提供的環境模擬系統，包含對溫度、濕度、氣壓、空氣質量等的處理，也可進行風、霜、雨、雪、光、霧、砂塵等的模擬。可提供常規試驗艙、海拔試驗艙、風洞試驗室等。
溫度控制測試
(1)溫度范圍：-40℃~80℃
(2)溫度精度：當汽車靜止時，艙內氣溫均勻度保持±2℃受被試驗車熱負荷沖擊時，能在設定溫度內平穩控制，車前0.5米控制點氣溫波動<±1℃，般控制點氣溫波動<±2℃，溫度-40℃~60℃范圍內艙壁上無凝結現象
(3)排放試驗：絕對溫度(H)5.5≤H≤12.2gH2o/kg空氣
(4)歐3/4VI型試驗時：艙內整個試驗期間濕度應足夠低，以防止水在底盤測供機轉鼓上凝結
(5)變溫時：保證不結霜
(6)性能試驗：試驗艙氣溫25℃時，相對濕度50%RH±5%
試驗負載范圍
(1)整車最大外形尺寸：7000*2200*2100mm，可按要求訂制
(2)整車最大裝備重量：4000KG
(3)發動機最大功率：300KW
(4)整車最大吸氣量：720m³/h
(5)整車最大排氣逼：3200m³/h，排氣管出口最高溫度350℃
(6)整車最大散熱量：300KW
(7)轉鼓跟蹤風機：功率100KW，風速260KWh風量300000m³/h
(8)新風供給量：-40℃~10℃時，新風量大于1000m³/h；-10℃~0℃時，新風量大于|2500m³/h；0℃~20℃時，新風量大于3500m³/h；20C~30℃時，新風量大于5000m³/h
濕度控制測試
滿足QC/T 658-2000標準要求：
(1)38±1℃時，濕度為50%RH±5%，連續運行>1小時
(2)高溫試驗技術要求：+15~60±1時，濕度為68±5%RH，連續云還行；溫度為30℃時，汽車急速狀態，整車最大散熱量為25KW，最大相對濕度達到90±5%RH，連續運行>1小時
(3) 試驗中環境溫濕度，可跟蹤負荷變動，能在設定濕度內平衡控制溫度變化速率速測試：由常溫升溫至±60℃最長時間：不大于3H；→常溫降溫至-40℃最長時間：不大于3H
艙內大氣壓測試
保證被試車穩定運行時艙內為微正壓(短時負載)，設有氣壓平衡裝置，艙內日照測試：
(1)適用溫度：35~60℃
(2)日照光源：全光譜燈泡
(3)安裝形式：可移動式，角度可調(45度以上)
(4)日照強度為不小于1200W/㎡+20W/㎡(距車頂高度的水平面上的平均強度)，可分片控制日照強度，可整體調控；太陽輻射強度控制精度+20W㎡(在距車頂高度的水平面上)
艙內操作測試
(1)系統具有自動控制手動控制的雙重操作功能
(2)試驗過程中可實現自動/手動雙向無憂切換
(3)實時顯示試驗流程和試驗參數；實時曲線顯示；實時參數顯示及打印
(4)試驗數據實時存儲；系統具有測試和自診斷功能
安全監測系統
試驗室除以壓力平衡和氧濃度、廢氣濃度控制新風外，還配備了以下安全措施：
(1)報警聲訊提示獨立(與主控制器分離)電子式超溫報警保護
(2)機械式超溫報警保護
(3)壓縮機過電流、過熱超壓、機油壓差保護
(4)氣燈防爆裝置；CO、NOX廢超標保護
(5)電源欠、錯相保護；缺水、濕防干燒保護
尾氣排放系統
汽車標準排放試驗艙：
(1)溫度范圍：20℃~60℃
(2)尺寸：可訂制
(3)設備特點：設備適用于裝點燃式發動機(將來可擴展到柴油機)、總質不超過3500KG的|M類、N氣車按國亞、國IV工況的排放法規試驗，在試驗時能提供20℃~45℃的環境模擬條件(發動機排量：最大6L)
(4)車速：120KM/H，試驗時刻控制在-20℃)
溫度控制測試
(1)溫度范圍：-40℃~80℃
(2)溫度精度：當汽車靜止時，艙內氣溫均勻度保持±2℃受被試驗車熱負荷沖擊時，能在設定溫度內平穩控制，車前0.5米控制點氣溫波動<±1℃，般控制點氣溫波動<±2℃，溫度-40℃~60℃范圍內艙壁上無凝結現象
(3)排放試驗：絕對溫度(H)5.5≤H≤12.2gH2o/kg空氣
(4)歐3/4VI型試驗時：艙內整個試驗期間濕度應足夠低，以防止水在底盤測供機轉鼓上凝結
(5)變溫時：保證不結霜
(6)性能試驗：試驗艙氣溫25℃時，相對濕度50%RH±5%
試驗負載范圍
(1)整車最大外形尺寸：7000*2200*2100mm，可按要求訂制
(2)整車最大裝備重量：4000KG
(3)發動機最大功率：300KW
(4)整車最大吸氣量：720m³/h
(5)整車最大排氣逼：3200m³/h，排氣管出口最高溫度350℃
(6)整車最大散熱量：300KW
(7)轉鼓跟蹤風機：功率100KW，風速260KWh風量300000m³/h
(8)新風供給量：-40℃~10℃時，新風量大于1000m³/h；-10℃~0℃時，新風量大于|2500m³/h；0℃~20℃時，新風量大于3500m³/h；20C~30℃時，新風量大于5000m³/h
濕度控制測試
滿足QC/T 658-2000標準要求：
(1)38±1℃時，濕度為50%RH±5%，連續運行>1小時
(2)高溫試驗技術要求：+15~60±1時，濕度為68±5%RH，連續云還行；溫度為30℃時，汽車急速狀態，整車最大散熱量為25KW，最大相對濕度達到90±5%RH，連續運行>1小時
(3) 試驗中環境溫濕度，可跟蹤負荷變動，能在設定濕度內平衡控制溫度變化速率速測試：由常溫升溫至±60℃最長時間：不大于3H；→常溫降溫至-40℃最長時間：不大于3H
艙內大氣壓測試
保證被試車穩定運行時艙內為微正壓(短時負載)，設有氣壓平衡裝置，艙內日照測試：
(1)適用溫度：35~60℃
(2)日照光源：全光譜燈泡
(3)安裝形式：可移動式，角度可調(45度以上)
(4)日照強度為不小于1200W/㎡+20W/㎡(距車頂高度的水平面上的平均強度)，可分片控制日照強度，可整體調控；太陽輻射強度控制精度+20W㎡(在距車頂高度的水平面上)
艙內操作測試
(1)系統具有自動控制手動控制的雙重操作功能
(2)試驗過程中可實現自動/手動雙向無憂切換
(3)實時顯示試驗流程和試驗參數；實時曲線顯示；實時參數顯示及打印
(4)試驗數據實時存儲；系統具有測試和自診斷功能
安全監測系統
試驗室除以壓力平衡和氧濃度、廢氣濃度控制新風外，還配備了以下安全措施：
(1)報警聲訊提示獨立(與主控制器分離)電子式超溫報警保護
(2)機械式超溫報警保護
(3)壓縮機過電流、過熱超壓、機油壓差保護
(4)氣燈防爆裝置；CO、NOX廢超標保護
(5)電源欠、錯相保護；缺水、濕防干燒保護
尾氣排放系統
汽車標準排放試驗艙：
(1)溫度范圍：20℃~60℃
(2)尺寸：可訂制
(3)設備特點：設備適用于裝點燃式發動機(將來可擴展到柴油機)、總質不超過3500KG的|M類、N氣車按國亞、國IV工況的排放法規試驗，在試驗時能提供20℃~45℃的環境模擬條件(發動機排量：最大6L)
(4)車速：120KM/H，試驗時刻控制在-20℃)
