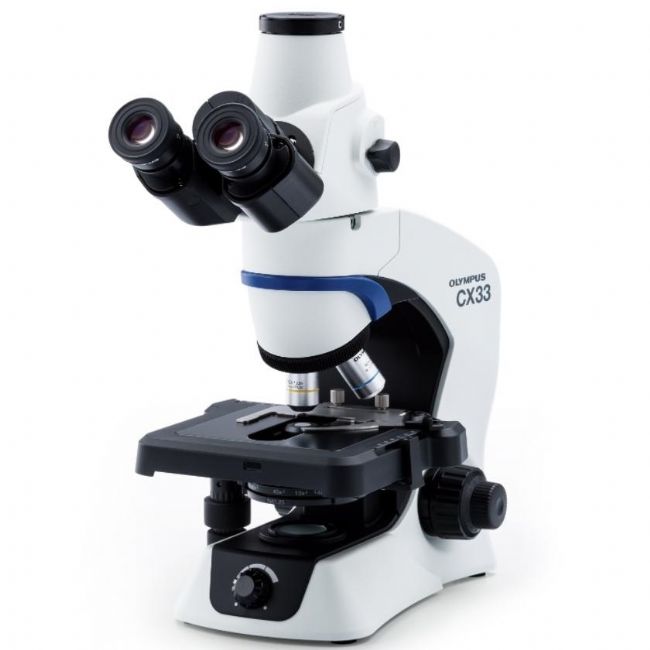

奧林巴斯CX33濾色片適配器電源線的安裝操作介紹

奧林巴斯CX33濾色片適配器電源線的安裝

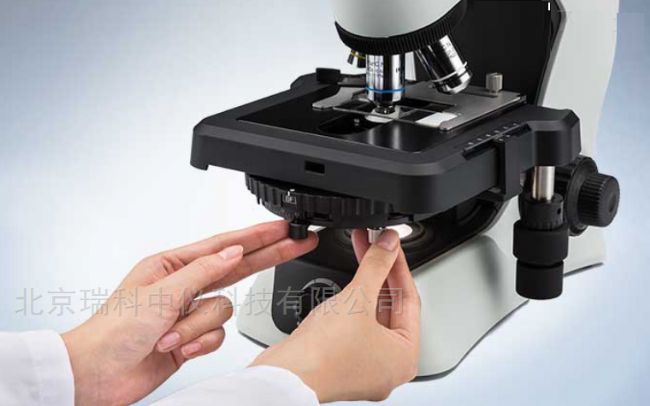

　　1、安裝直徑為45 mm的濾色片

　　如有必要，將濾色片a插入鏡架底座的濾色片架(窗鏡)�？梢圆迦胍粋�或多個直徑為45 mm的濾色片。(可插入的厚度:1.6 mm)

　　注意：如果因空間太窄而難以安裝濾色片，旋轉粗調焦旋鈕，升起載物臺。


　　2、連接交流適配器和電源線

　　特別聲明：奧林巴斯CX33濾色片適配器電源線的安裝務必使用奧林巴斯公司提供的交流適配器和電源線。否則就不能保證產品的電氣安全性和EMC性能(電磁兼容性)。如果沒有提供電源線，請參照本使用說明書末尾處，電源線的正確選擇的說明來選擇正確的電源線。

　　注意事項：電源線和交流適配器電纜在彎曲成扭纏時易于受損，切勿用力操作，連接交流適配器和電源線以前務必將電源開關a置于○（關閉）位置。

　�。�1）將交流適配器的輸出接頭b連接到顯微鏡背面的輸入接頭c。

　　切勿向后傾斜顯微鏡。否則，可能導致輸出接頭b損壞。

　�。�2）將電源線的鏡頭部d連接到接頭e。

　�。�3）將電源新的插頭f連接到墻壁的電源插座g。

　　關于電源的存放

　　存放交流適配器和電源線以前務必將電源開關a置于○(關閉)位置。

　　1、從墻壁電源插座上取下電源線插頭.

　　2、從顯微鏡背面的輸入接頭b上取下交流適配器的輸出接頭a。

　　3、捆住交流適配器電纜c，井與交流適配器d和電源線e一起存放在顯微鏡的背面。

　　更多關于奧林巴斯部件安裝的詳細信息，可以咨詢北京瑞科中儀科技有限公司相關的技術人員。
