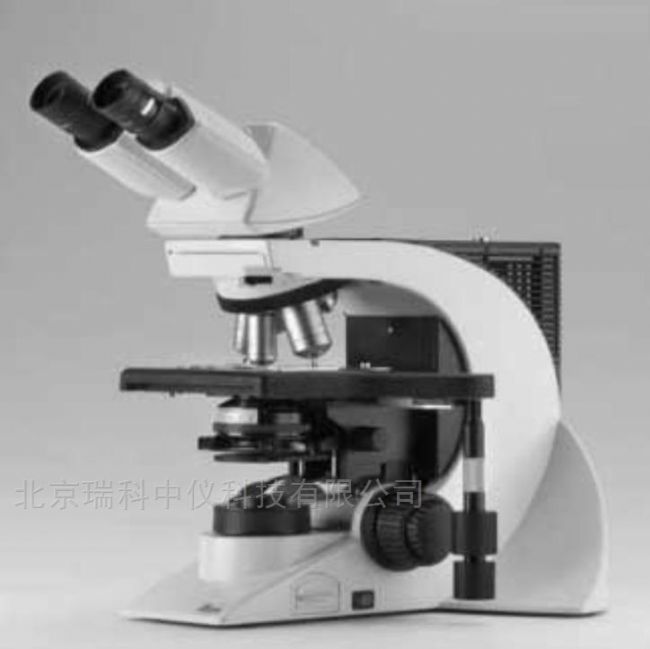

徠卡Lecia生物顯微鏡DM2500的零部件組裝步驟

徠卡Lecia生物顯微鏡DM2500的零部件組裝

為了保證顯微在運輸?shù)倪^程中發生碰撞，致使顯微鏡光學部件出現損壞，因此，現在在由廠家發出之前一般都是要進行拆解運輸?shù)�，即保證了機身整體的安全，又避免了光學部件的可靠。因此，顯微鏡在到達目的地后總是會由專業的技術人員對其進行組裝，其實組裝顯微鏡并沒有想象的那么復雜，只要按照正確的邏輯順序來進行，你也可以的。我們以徠卡DM2500生物顯微鏡的組裝為例。

一般的顯微鏡的組裝時按照下列的步驟進行的：

1載物臺

2聚光器

3鏡筒和目鏡

4物鏡

5光源

在組裝的過程中，一定要保證周圍的環境是無塵的，且沒有其他安全隱患。組裝的工具在顯微鏡機架載物臺下側右邊的磁性固定器上。

組裝開始！



1、載物臺

（提示：在安裝好載物臺之前，一定不要安裝任何物鏡）

（1）把樣品夾放置到載物臺上并用兩個螺絲釘（下圖）把它拴緊。



（2）把細調焦操縱輪放到你打算在其上固定同 軸小齒輪的一側。操縱輪由于磁性吸引而固定 住。要確保按鈕發出劈啪聲表示就位。把另一個調焦旋鈕縛到對側。

（3）松開載物臺前面左手邊的鎖緊螺釘（下圖）。



（3）盡可能遠地向后滑動載物臺。

（4）用螺絲釘固定同軸小齒輪（下圖）。



（5）向前拉載物臺并重新固定鎖定螺釘。

完成！

2、聚光器

（1）如果有聚光器，就把聚光器頭部旋入聚光器中。

（2）利用聚光器高度調整裝置（下圖—3）地向下旋轉聚光器座。



（3）旋開用于固定聚光器的固定螺釘?shù)侥軌驈那懊娌迦刖酃馄鳌?/span>

（4）從前面把聚光器插入到聚光器座里直到極限點。在聚光器下側有一方位銷，該銷必須位于導向凹口處。（下圖所示）



（5）拉聚光器的固定螺釘鎖定聚光器。

完成！

3、鏡筒和目鏡

鏡筒要么直接地固定到基座上要么借助于中間模塊。它由旁側的固定螺釘固定。（如下圖）



（1）松開基座上的固定螺釘。（上圖-1）

（2）將鏡筒插入圓形塞孔中。

（3）重新固定固定螺釘。

（4）目鏡要插入到鏡筒上的目鏡筒中。

完成！

4、物鏡

始終使用鏡筒等長（刻度值）的Leica物鏡。標準螺絲是M25。物鏡部屬應該滿足當物鏡鏡鼻順時針方 向旋轉時放大倍數增大。

（提示：在安裝物鏡以前盡可能的降低載物臺。用防塵蓋蓋住鏡鼻上的空螺絲孔）



關于光源徠卡Lecia生物顯微鏡DM2500的零部件組裝一般建議用戶咨詢相關的技術人員或者請技術上門進行安裝指導，關于更多詳細的信息，可以咨詢北京瑞科中儀科技有限公司相關技術人員。
