A-M SYSTEM 2100刺激器的基礎操作知識介紹

前言
A-M SYSTEM 2100 刺激器主要應用于腦片、神經纖維和肌肉實驗中施加電刺激。本文主要對其基礎操作知識進行介紹，希望對您的實驗操作能有所幫助。

輸出信號特點
1.可輸出正、負、雙極性脈沖。
2.信號可手動啟動輸出或通過外部觸發信號輸出。
3.有2個觸發輸出接口，還可以觸發其它儀器。
4.4組手動撥輪計時器，根據設定的時間范圍，可進行較寬泛的時間設定。
5.單個脈沖可設置范圍：0.5 μs - 999 s。
6.可切換輸出電壓或輸出電流。
7.輸出失敗會有指示燈提示。

危險注意：
該刺激器最大可以輸出100V的危險電壓，在輸出高電壓時，對于連接到刺激器上的暴露金屬部件，如外部線路，連接頭。請注意，在儀器輸出高電壓或高電流刺激時謹慎使用！

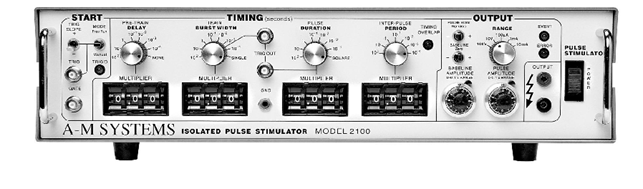

前面板功能介紹
前面板由3大部分組成：
1.START 控制信號的啟動，手動啟動或外部觸發。
2.TIMING 控制脈沖的時間變量，DELAY 延遲輸出、BURST WITH 脈沖串的寬度（多個脈沖或單獨一個脈沖）、DURATION 單個脈沖的寬度、PERIOD多個脈沖之間的間隔時間。
3.OUTPUT提供輸出極性、幅度、電壓或電流的控制，警告燈功能。

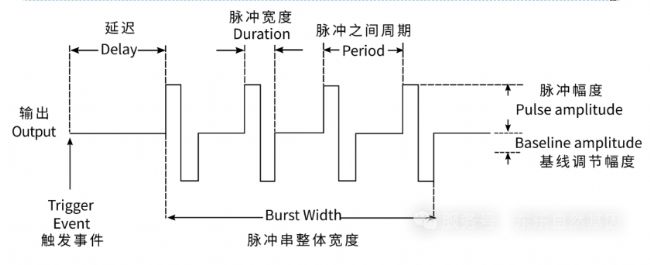

脈沖的組成
脈沖各個變量之間的關系如下圖：

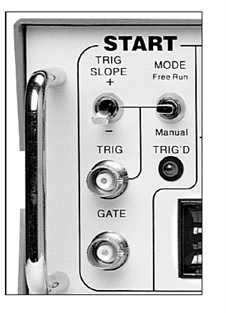

START 部分控制說明

TRIG SLOPE開關: 指定將要接受的外部觸發信號的極性，外部觸發信號是正的就撥到+，負的就撥到 -。

MODE開關:
1.Free Run位置為無限輸出刺激。
2.Manual 位置為下?lián)芤淮�，就輸出一次刺激�?br /> 3.中間位置受外部觸發信號控制。

TRIG’D指示燈: 輸出一次脈沖亮起一次。
TRIG接口: 用于接收外部觸發信號。
GATE接口：根據外部輸出的信號（這個信號通常是個完整的脈沖串），輸出對應波形的刺激。這種情況不使用刺激器的脈沖時間變量設定，只需要設定輸出幅度和模式等。

注意:如果系統沒有完成對前一個觸發器的響應，觸發器將不起作用.

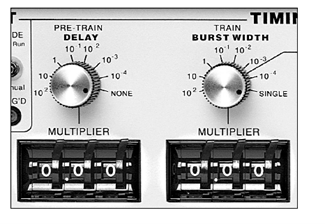

TIMING 部分控制說明

DELAY：設置脈沖輸出前的延遲時間，旋鈕為倍數，下面撥輪最大可設置9.99,因此如選擇102 倍，則DELAY最大時間可達999s。

NONE 擋則沒有延遲。

BURST WIDTH /TRAIN：
整個脈沖串的時間寬度，時間設置跟DELAY相同。
這個實際上是在一個脈沖串中，通常含有多個脈沖，這里指定了這個脈沖串的時間寬度。它有如下特性：
如果BURST WIDTH 的寬度 < 一個PULSE的寬度，則完整的輸出一個脈沖，不會被截?cái)唷?br /> 如果 BURST WIDTH 設置為 SINGLE ，則只輸出一個脈沖。

它實際的用途是用于設定一個固定時間的脈沖串，如10分鐘 / 600秒。接著指定單個脈沖的寬度，和它的脈沖周期，則它就會一直輸出直到600秒。中間輸出的脈沖個數是 BURST 的寬度 ÷ Period。Period 肯定 > Duration。

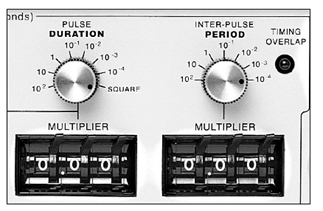

DURATION / PULSE
它指定了一個脈沖的時間寬度。
如果選擇SQUARE 檔，則它的寬度為PERIOD的一半。忽略下方的乘數MULTIPLIER。

PERIOD / INTER-PULSE
多個脈沖之間的間隔，脈沖的周期。
TIMING OVERLAP 燈：通常是DURATION大于 PERIOD時會亮起。

TRIG OUT 接口
在延遲結束開始輸出刺激信號時，從這個接口輸出跟刺激波形一樣的信號。它是按照burst 的寬度進行脈沖串的輸出。
下方也有一個TRIG OUT 接口，它是按照DURATION 的設定輸出一個脈沖信號。
GND 為儀器接地接口。

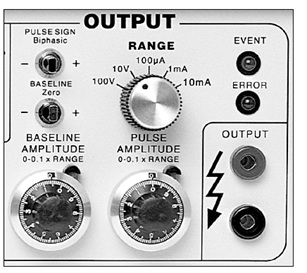

OUTPUT 部分控制說明

PULSE SIGN 開關:
這個開關一共3個位置，左右 – 和 + ，中間為雙極性。它定義輸出信號的極性。雙極性輸出的方式是，在輸出一個正脈沖后，緊跟著一個負脈沖。

BASELINE開關:
它定義輸出刺激的基線極性 。

RANGE 旋鈕:
它定義輸出的3個恒定電流范圍和2個恒定電壓范圍，因此它除了定義輸出的是電壓還是電流之外，還控制了輸出的范圍。

BASELINE AMPLITUDE 旋鈕:
它可以擰10圈，最大的幅度是RANG設定檔位的10分之1. 它控制基線的幅度。

PULSE AMPLITUDE 旋鈕:
它也可以擰10圈，最大幅度是RANG設定的檔位。 如10V檔，擰10圈就是輸出10V。它控制脈沖輸出的幅度（大小）。
EVENT 指示燈：一個脈沖輸出時，它會亮起。
ERROR燈，當脈沖沒有成功輸出時：在輸出電壓時，輸出線路短路，它會亮起。在輸出電流時，輸出線路開路，它會亮起。
OUTPUT 插口：用于連接輸出到刺激電極。

因此，由于該儀器對輸出通路具有檢測功能。在測量該儀器時，需要連接一個負載在輸出線路上才可以正常的對儀器進行測量�；蛘哌B接到示波器上對儀器進行測量。

簡單的例子：
1. 設置 Output controls （計劃輸出2V電壓刺激）
Range: 10V        Pulse Sign: +      Baseline: Zero             Pulse Amplitude:2.00
2. 設置Timing Controls: （計劃輸出一個沒有延遲、周期為20Hz、單個脈沖寬度為15ms的脈沖串）
Delay: none        Burst Width: single          Duration:1.50 * 10-2              Period: 5.00 * 10-2
周期Period 為50ms，1秒鐘為20次，因此為20Hz。它明顯大于Duration。
3. 設置Start Controls:
Mode: Free Run
這樣就可以輸出一個20Hz、2V、脈沖寬度為15ms的脈沖串，F(xiàn)ree Run 會一直輸出該脈沖串。

以上就是A-M SYSTEM 2100 刺激器的基礎操作知識介紹，如有疑問請聯系您身邊的東樂自然基因工作人員.
